Збирання FPV: вибираємо електрику

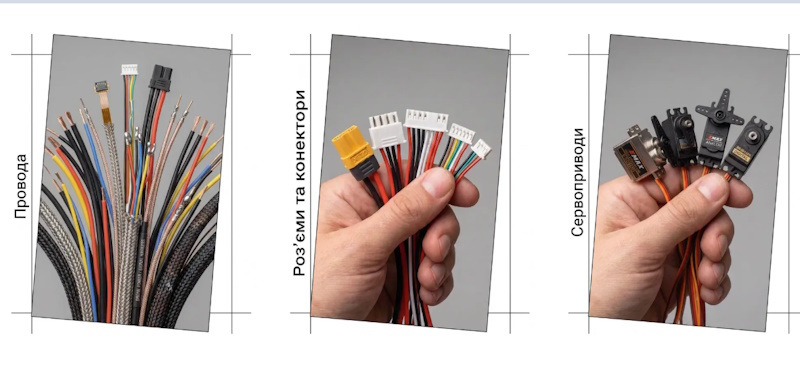

Перший політ FPV-дрона зазвичай запам’ятовується надовго, але не завжди через красиве зависання в повітрі. Набагато частіше запам’ятовується момент, коли після збирання виявляється слабкий контакт, переплутаний дріт або роз’єм, який тримається буквально на чесному слові. Тому бортову електрику краще підбирати ще до того, як рама перетвориться на клубок проводів і термоусадки. Серед корисних джерел компонентів магазин Providok допомагає підібрати дроти, кабелі, конектори, сервоприводи та дріб’язок під різні завдання збирання. А тепер найцікавіше: чому зовні схожі деталі абсолютно по-різному поводяться на реальному апараті.

Дроти без сюрпризів

Проводка в FPV — не та деталь, на якій розумно економити пару гривень, а потім перевіряти міцність з’єднань пальцями. Через силові жили проходять помітні струми, тому переріз вибирають не «на око», а з урахуванням навантаження, довжини ділянки та характеру роботи конкретного вузла. Для живлення зазвичай потрібні товщі провідники, тоді як сигнальним лініям велика струмова здатність просто не потрібна. Ізоляція теж має значення: дріт постійно зазнає вібрації, перегинається біля паяння та може торкатися гарячих елементів. На практиці саме місце виходу жили з паяння часто стає слабкою ланкою.

Під час підбору проводів варто перевірити:

• переріз жили та допустиме струмове навантаження;
• матеріал провідника та якість багатожильної конструкції;
• гнучкість, особливо для ділянок із постійною вібрацією;
• термостійкість і міцність ізоляції;
• довжину без зайвого запасу, який потім доводиться ховати всередині рами.

Занадто довгий дріт не робить збирання надійнішим. Він просто додає вагу та перетворює акуратне укладання на маленьку інженерну драму. Хороша проводка лежить без натягу, не потрапляє під пропелер і не змушує роз’єм працювати одночасно за кріплення та страхувальний трос.

Роз’єми під навантаженням

Навіть якісний дріт мало допоможе, якщо з’єднання виконано невдало. Роз’єми у FPV відповідають не лише за передачу живлення чи сигналу, а й за можливість нормально обслуговувати апарат. Особливо це помітно під час ремонту після жорсткої посадки: від’єднати модуль і замінити його набагато приємніше, ніж щоразу гріти паяльник над розібраною рамою. Для різних кіл магазин Providok пропонує різні типи конекторів, і універсального варіанта на всі випадки життя тут немає.

Перед встановленням корисно оцінити:

• відповідність роз’єму струму конкретного кола;
• надійність фіксації парних частин;
• якість контактів і корпусу;
• відповідність розмірам використовуваних проводів;
• зручність подальшого обслуговування.

З досвіду, поганий конектор зазвичай видає себе не одразу. Спочатку з’являється ледь помітне нагрівання, потім нестабільність, а далі починається пошук «примари» в електроніці. Тому комплектуючі з асортименту Providok розумно підбирати не за одنيєю красивою фотографією, а в зв’язці: дріт, контакт, корпус і призначення мають відповідати одне одному.

Силові з’єднання

Силова частина вимагає окремої уваги. Тут помилка у виборі компонента може обернутися не просто несправною периферією, а перегріванням з’єднання та пошкодженням електроніки. Що вищі струми, то менше права на випадковість мають контактна площа, якість обтискання чи паяння та стан ізоляції. Аматорське збирання цілком може бути надійним, якщо не ставитися до нього як до експерименту «і так зійде». Особливо це стосується ділянок біля акумулятора та розподілу живлення.

Під час перевірки силового кола корисно перевірити:

• відсутність надрізів і пошкоджень ізоляції;
• відсутність люфту в силових конекторах;
• достатнє механічне розвантаження проводів біля паяння;
• відсутність контакту проводки з гострими крайками рами;
• відповідність з’єднувачів передбачуваному струму;
• акуратну фіксацію кабелів після остаточного укладання.

Є просте побутове правило: якщо дріт доводиться натягувати, щоб він дістав до контакту, його вже проклали неправильно. Краще додати невеликий запас і закріпити ділянку, ніж змушувати паяння постійно працювати на злам. Вібрація у FPV така, що навіть нешкідлива дрібниця з часом перетворюється на повноцінну несправність.

Сервоприводи та механіка

Сервоприводи потрібні не кожному класичному FPV-коптеру, проте в кастомних проєктах вони відкривають зовсім інший простір для конструкції. З їхньою допомогою можна керувати рухомими елементами, механізмами скидання, стулками та іншими вузлами, де звичайного фіксованого монтажу недостатньо. Тут електрика вже напряму пов’язана з механікою: недостатньо вибрати сервопривод за розмірами, потрібно враховувати живлення, зусилля, хід і спосіб кріплення. Якщо механізм закушує, навіть найбадьоріший привід не стане чарівником.

Для допоміжної механіки зазвичай перевіряють:

• робочу напругу сервопривода;
• необхідне зусилля та швидкість переміщення;
• сумісність роз’єму та довжину кабелю;
• спосіб кріплення корпусу і тяги;
• наявність відповідних важелів, кріплення та інших аксесуарів.

На практиці спочатку варто кілька разів вручну перевірити весь хід механізму, а вже потім подавати живлення. Так швидше виявляється перекіс тяги або обмежувач, який раптово вирішив стати стопором. У каталозі Providok супутні деталі особливо корисні тим, хто збирає нестандартну конструкцію і не хоче підганяти випадкові елементи напилком.

Повна ревизія електрики дрона

Перед першим увімкненням корисно пройти всю електричну частину від акумуляторного роз’єму до останнього сигнального дроту: перевірити полярність, фіксацію контактів, ізоляцію, відсутність натягу та стикання з рухомими деталями. Для аматорського збирання такий чек-лист економить чимало часу, а в професійному проєкті стає вже нормальною частиною контролю якості. Проводи та кабелі, роз’єми, конектори, сервоприводи та кріпильні аксесуари краще підбирати як єдину систему, а не збирати з випадкових залишків. Тоді FPV-дрон отримує не просто красиву начинку, а електрику, розраховану на реальну експлуатацію.
