Кабельные каналы и гофра: как скрыть проводку без штробления
Штробление стен — трудоёмкий, пыльный и дорогостоящий процесс. В ситуации, когда ремонт уже закончен или арендованное жильё, штробить стены попросту невозможно. При этом потребность добавить розетку, провести кабель к новому прибору или организовать отдельную линию никуда не исчезает.
Разберём альтернативные способы прокладки проводки — открытые, но аккуратные — и как правильно выбрать кабель под каждый из них.
Кабельный канал (короб): основной инструмент открытой проводки

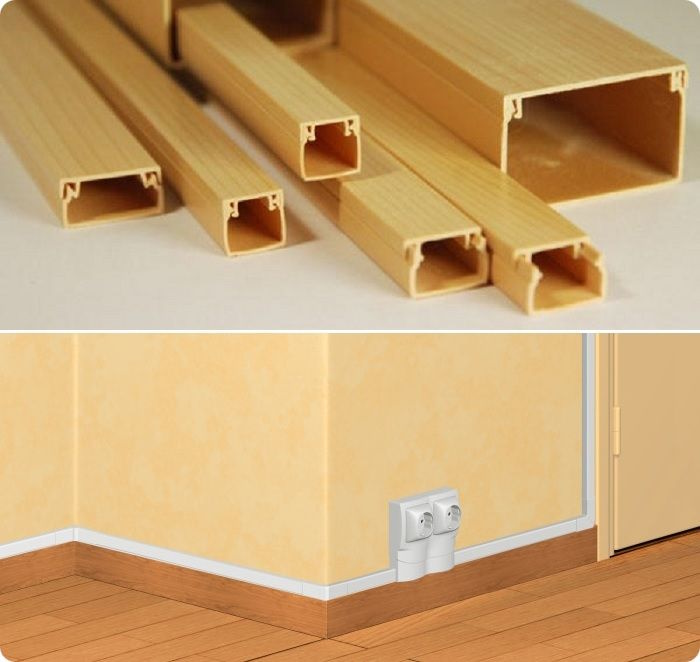

Кабельный канал — пластиковый или металлический профиль с крышкой, который крепится к стене и скрывает провода внутри. Выпускается в разных размерах: от 10×10 мм (для одного тонкого кабеля) до 100×60 мм (для пучка кабелей в офисе или серверной).
Преимущества: монтаж без пыли и шума, возможность демонтажа и переукладки, аккуратный вид при правильном выборе размера.
При выборе короба ключевое правило: заполнять не более 60% внутреннего сечения кабелями. Оставшийся воздух обеспечивает вентиляцию и отвод тепла. Перегруженный короб — источник перегрева.
Гофрированная труба: для скрытой и наружной прокладки
Гофра — гибкая гофрированная труба из ПВХ или ПНД (полиэтилен низкого давления). Применяется:
- Гофра ПВХ серая — для прокладки в стенах, бетоне, штробах. Не подходит для уличного применения (деградирует от УФ);
- Гофра ПНД чёрная — для наружной прокладки, устойчива к ультрафиолету, морозостойкая;
- Металлическая гофра (металлорукав) — для участков с повышенным механическим риском: ввод через стену, подключение станков, проводка в гараже.
Какой кабель прокладывать в коробе и гофре
В кабельных каналах и гофре допустимо использование тех же марок, что и при скрытой прокладке — ВВГнг или ВВГнг-LS. Однако при прокладке нескольких кабелей в одном коробе необходимо учитывать поправочный коэффициент на допустимый ток:
| Количество кабелей в коробе | Поправочный коэффициент |
|---|---|
| 1 | 1,0 (без снижения) |
| 2–3 | 0,85 |
| 4–6 | 0,75 |
| 7–9 | 0,70 |
Практически: если в одном коробе проходит 4 кабеля ВВГнг 3×2,5, допустимый ток каждого снижается с 27 А до ~20 А. Это нужно учитывать при подборе автоматов.
Плинтусные каналы: для жилых комнат
Специальные плинтусные кабельные каналы — оптимальное решение для жилых помещений, где классические короба выглядят неуместно. Такой плинтус совмещает декоративную функцию и канал для кабелей. Внутри обычно 2–3 секции: для силовых кабелей, слаботочных (интернет, телефон) и для розеток, встраиваемых прямо в плинтус.
Ретро-проводка: открытая прокладка как элемент интерьера
Набирающий популярность в Украине стиль — открытая ретро-проводка на фарфоровых изоляторах. Провод в тканевой оплётке прокладывается по поверхности стены без каналов и коробов. Такая проводка полностью соответствует нормам при использовании правильного провода (специального ретро-провода с двойной изоляцией под тканью) и правильном монтаже на изоляторах.
Где купить материалы для открытой проводки
Кабельные каналы, гофра, кабель нужного метража — весь комплект для открытой прокладки удобно покупать в одном месте. Специализированный магазин кабельно-проводниковой продукции для Украины позволяет подобрать кабель именно того сечения и именно то количество метров, которое нужно — без вынужденной закупки лишних бухт.
Открытая проводка в коробе или гофре — не компромисс, а полноценное решение. При правильном монтаже оно соответствует всем нормам ДСТУ и ПУЕ, а возможность переложить провода без вскрытия стен делает его даже удобнее традиционной скрытой прокладки.
